Q. 試作時のプロッター加工と量産時の打抜き / トムソン加工との仕上がりの違いを教えてください。

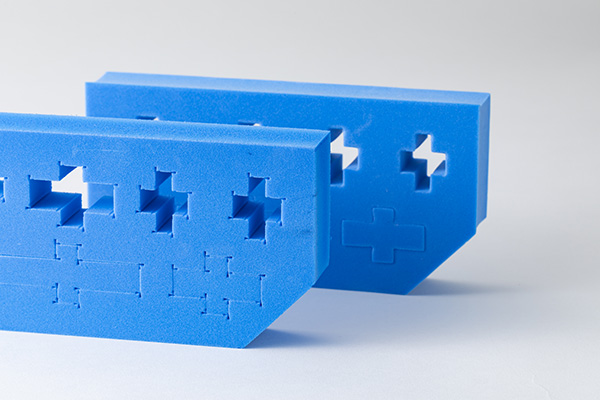

プロッター加工によるオーバーカット

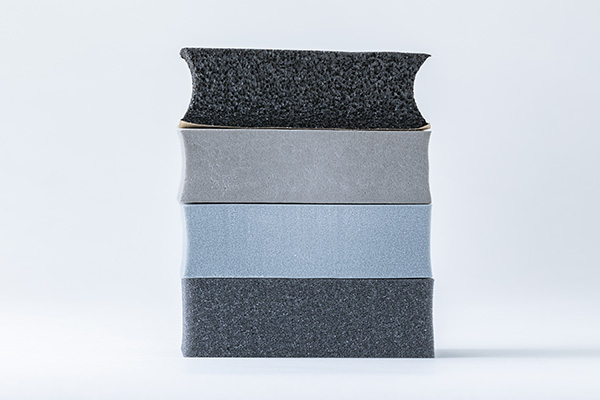

打抜き加工によるテーパー

A.

プロッター加工する際、刃の形状上「オーバーカット」と呼ばれる切れ込みが入ります。 また、打抜き加工はトムソン型(木型)での加工になります。刃の高さよりも材料が厚い場合、「タイコ形状」(側面が抉れて曲線を描く形状)があらわれやすくなります。

加工断面に関しては下記「甲南ラボ」内でもご紹介いたしましたので併せてご覧くださいませ。

【必見】意外と奥が深い、加工断面の世界【Vol.42】
